墙改梁树根桩加固如何施工?

文章出处:人气:121发表时间:2019/9/9 15:48:14

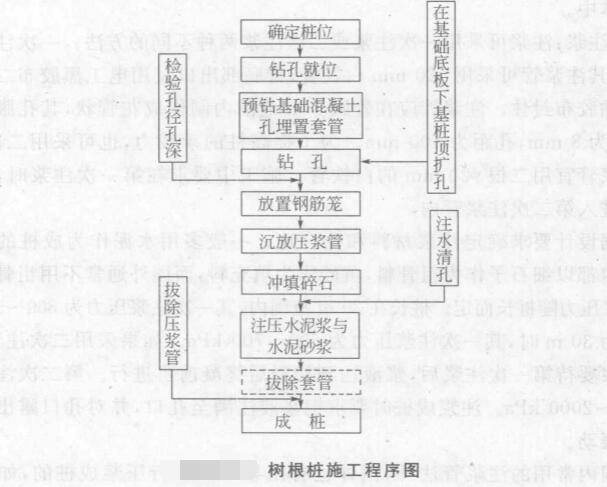

墙改梁树根桩加固施工方法:

(1)成孔:采用地质钻机钻孔。钻机就位后整平机座,调整回转器倾斜角度。当不用套管钻进时,应在钻孔处放置1~2m长度的护孔套管,以保证孔口处不坍塌。钻进宜采用平口合金钻头,以保证孔型呈直线。当钻斜孔时,宜采用较长岩芯管(一般2~4m)钻进。

采用湿法钻进时,要不断供水。对淤泥质土或淤泥质土夹粉砂层时,钻进速度要慢,使钻进时的岩芯管在孔壁上糊一层泥皮,并在钻进过程中要始终保持孔口的水位。

当穿过杂填土地层时,应设置护壁套管。

钻进钢筋混凝土或砖石结构基础时,应采用平口合金钻头或钢粒钻头。在钻进强风化岩层时,应采用外嵌合金钻头,并保证供水量,把岩屑带出钻孔。


(2)清孔:当钻进到设计标高后,对孔内泥浆要清洗置换,直到基本溢出清水为止,并需始终保持钻孔的水位。

(3)吊放钢筋笼:清孔后可下放钢筋。桩孔直径一般为10~25cm,小直径桩孔常采用一根钢筋,大直径桩孔可采用数根钢筋,在国外托换工程中常采用小直径树根桩。

钢筋笼制作的每节长度取决于起重机械性能和起吊空间。钢筋笼焊接,要求按《混凝土结构设计规范》(GB50010-2002)规定操作。钢筋笼底部根据土质条件有时可设置通孔器,用以防止钢筋笼端部插入孔壁的土体中。

(4)注浆:注浆可采用一次注浆或二次注浆两种不同的方法。一次注入水泥砂浆时,其注浆管可采用20mm白铁管,管底部出口宜用电工黑胶布二层或聚氯乙烯黏胶布封住。注浆管应在管底1m范围内制作成花管状,其孔眼纵向四排,直径为8mm,孔距为100mm。为了提高桩的承载力,也可采用二次注浆。

此时注浆管宜用二根$20mm的白铁管。施工中要求在第一次注浆时,水泥砂浆不能进入第二次注浆管内。

根据设计要求确定注浆材料和配合比。一般多用水泥作为成桩的胶结材料。国内都以细石子作为粗骨料,黄砂作为填充料,而国外通常不用粗骨料。

注浆压力随桩长而定。桩长在20m范围内,其一次注浆压力为300~500kPa;当桩长为30m时,其一次注浆压力为600~700kPa。如果采用二次注浆,则第二次注浆要待第一次注浆后,浆液达到初凝后终凝前再进行。第二次注浆压力为1500~2000kPa。注浆成桩时要求把浆液注满至孔口,并对孔口露出的钢筋笼加以振动。

当前树根桩的施工方法,又有了新的发展。图3-43表示底部扩大的树根桩的施工方法,在桩底部有一个空腹可膨胀的金属盒①(expansion cell),金属盒与注浆管相连接,在浇筑水泥浆成桩后,该金属盒仍保持中空。等到水泥浆初凝

后,通过注浆管输入水泥浆,在金属盒的空腹内形成液体的“泡”,并在压力作用。

通常树根桩一般注浆法,是使浆液沿着不规则的途径注入土中,因而具有较大的压力损失。当通过金属盒内液体的“泡”灌注时,则压力将作用在较大的金属盒的侧壁面积上。因此压力比较均匀,并且在地面上可测读和记录灌注压力。这种施工方法可增加摩阻力,从而增加桩的承载力。另外,这也适用于既承受压力又承受拉力的桩,如高压输电塔桩。

(5)桩与基础连接:由于树根桩要求穿过基础而达到地基土中,其与基础的连接显得十分重要。故应凿开钢筋混凝土基础,露出钢筋,再将树根桩主筋和基础主筋焊接,并宜在原基础顶面上将混凝土凿毛后,浇筑一层与原基础等强度的混凝土。
